Convierte cualquier objeto en un altavoz

junio 7, 2015

Con esta publicación iniciamos nuestra serie de tutoriales o instructivos donde explicamos paso a paso cómo hacer proyectos relacionado al audio e instrumentos musicales electrónicos.

Hace algunos días navegando en la red vimos un dispositivo que nos llamó la atención, era una especie de bocina que funcionaba siempre y cuando se colocara sobre superficies planas como paredes, muebles, ventanas y puertas, convirtiéndolas en altavoces de mayor potencia de acuerdo a las dimensiones de la superficie en cuestión. Se trata de un transductor superficial.

Estos transductores son básicamente como cualquier altavoz excepto que no tienen cono. En su lugar, una barra metálica está envuelta con la bobina. Cuando la corriente es pulsada a través de la bobina, el campo magnético hace que la pieza de metal se expanda y se contraiga, conduciendo así la vibración hacia cualquier cosa contra la que se presione.

IMG_3313

Conseguimos uno de estos transductores para probarlo y para ello tuvimos que construir un amplificador, que a continuación te enseñamos cómo hacer para que lo puedas utilizar no sólo en éste sino en diferentes proyectos.

En base a la hoja de datos del transductor, éste tiene una impedancia de 4 ohms y potencia de 5 watts. Motivo por el cual decidimos hacer un amplificador de bajo voltaje con en el famoso LM386.

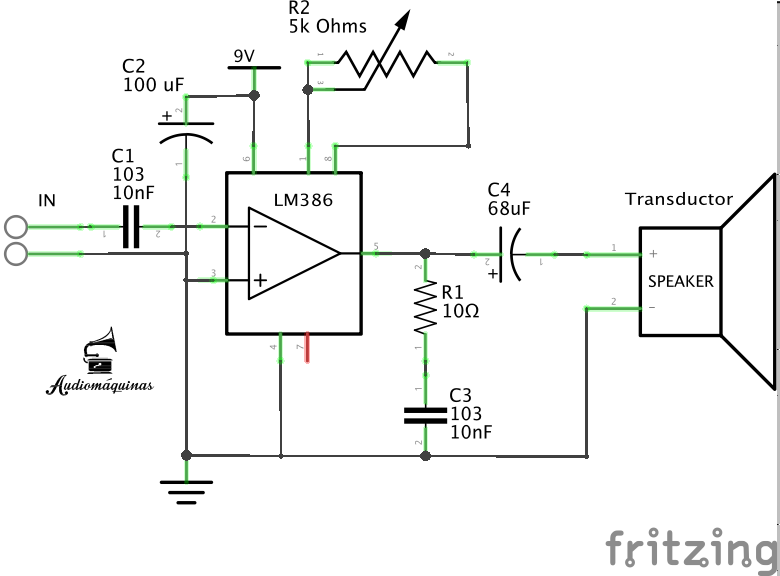

El diagrama del circuito es el siguiente:

LM386 amp_esquema

Los materiales necesarios son:

  •  1 Transductor superficial
  • 1 Capacitor electrolítico de 100 uF
  • 1 Capacitor electrolítico de 68 uF
  • 2 Capacitores cerámicos de 0.01 uF (103)
  • 1 Base para circuito integrado de 8 pines
  • 1 Amplificador LM386
  • 1 Resistor de 10 Ohms
  • 1 Potenciómetro de 5 k Ohms
  • 1 Perilla de baquelita
  • 2 Conectores jack stereo de 3.5 mm para audio
  • 1 Conector plug mono de 3.5 mm para audio
  • Cable calibre 24 rojo y negro (1 m. de cada color)
  • 1 metro de thermofit delgado
  • 1 Batería de 9 Volts
  • 1 Conector para batería de 9 V
  • 1 Placa universal de 4.5 cm x 4.5 cm
  • 1 Caja de plástico para meter el circuito (se puede usar cualquier caja)

IMG_3274

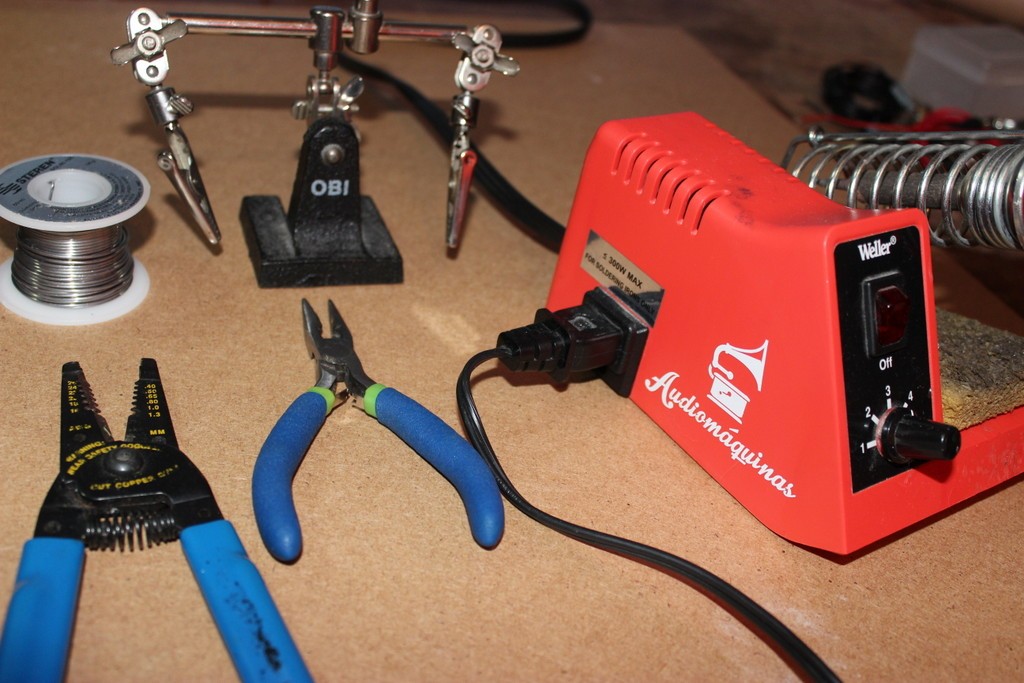

Las herramientas requeridas son:

  • Cautín
  • Soldadura
  • Pinzas de sujeción
  • Pinzas pelacables
  • Pinzas de corte

IMG_3279

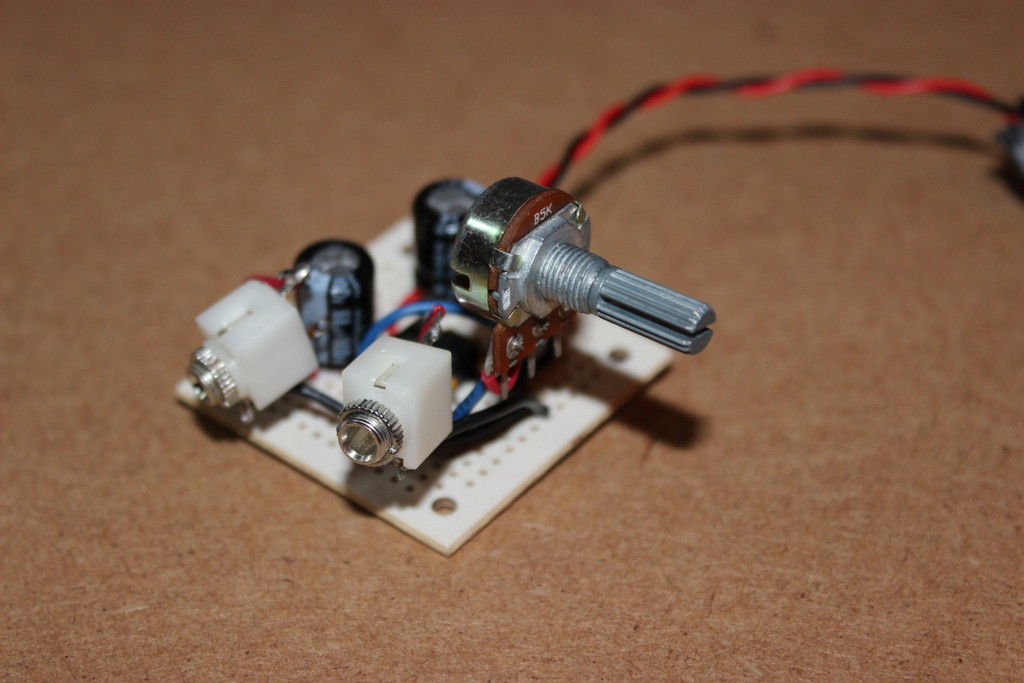

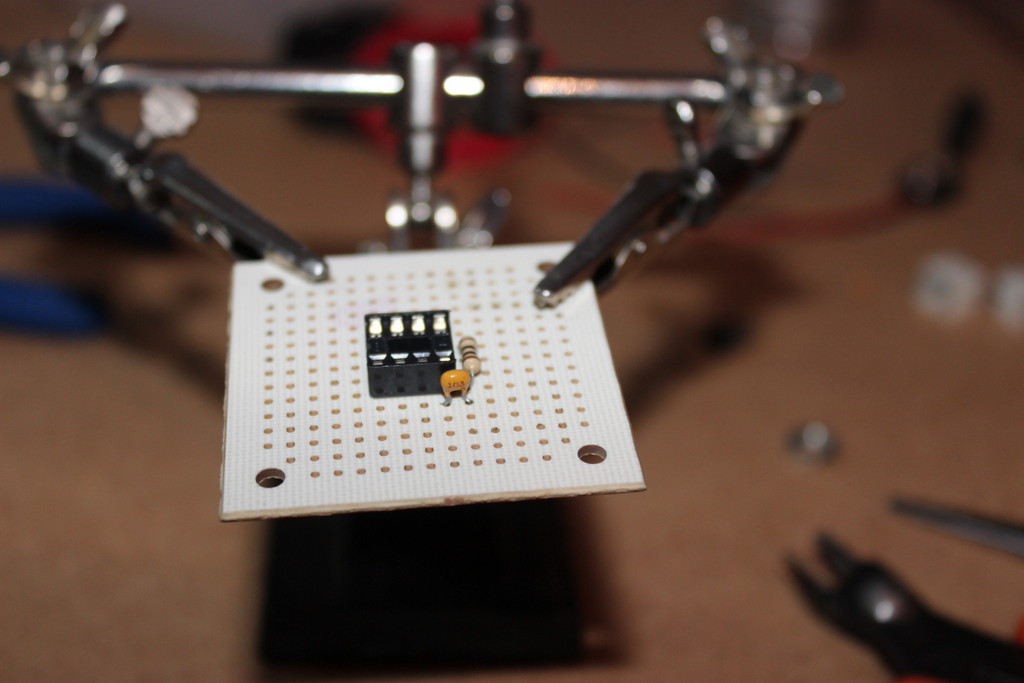

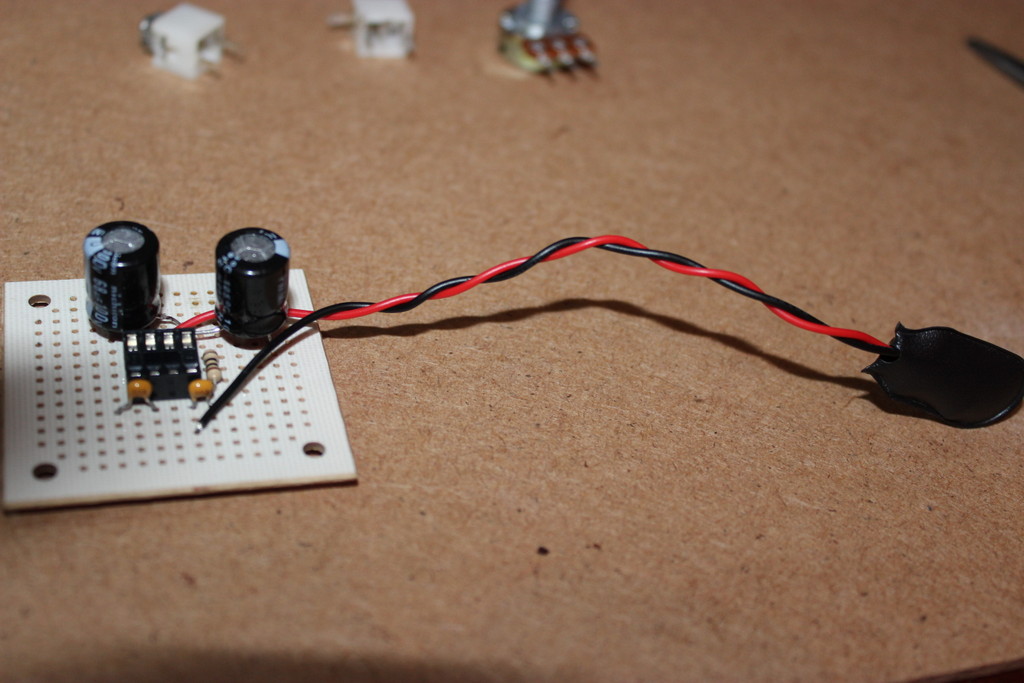

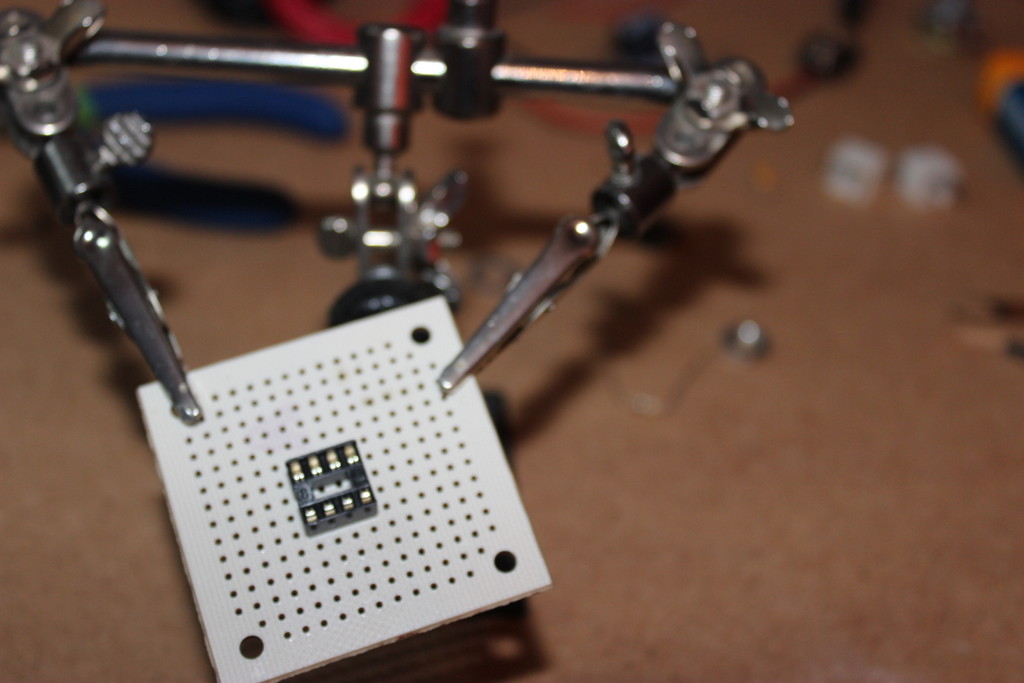

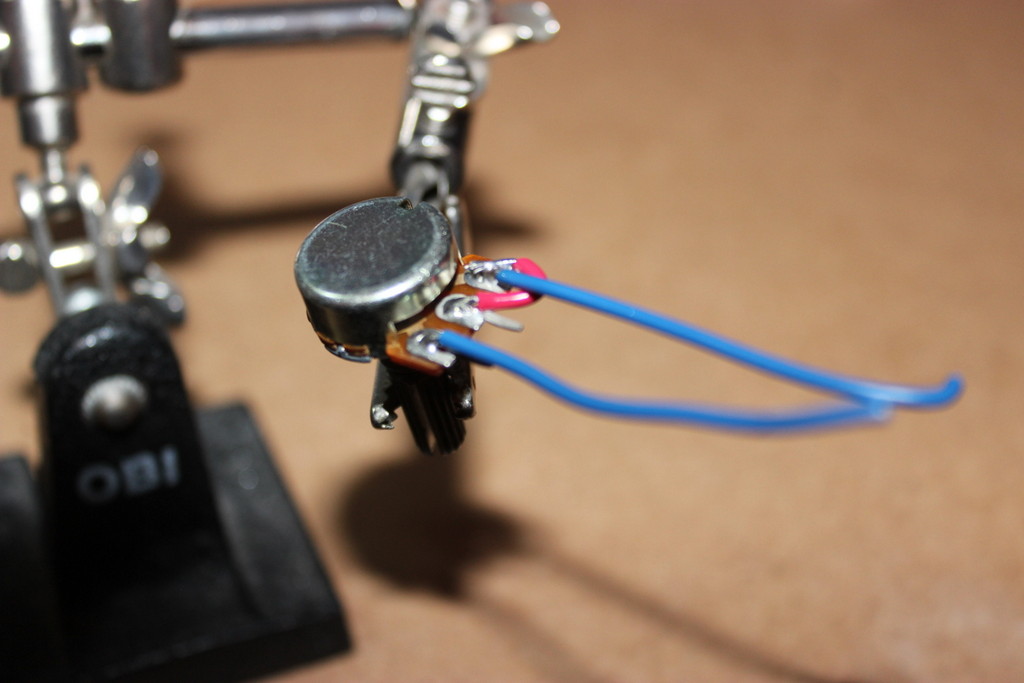

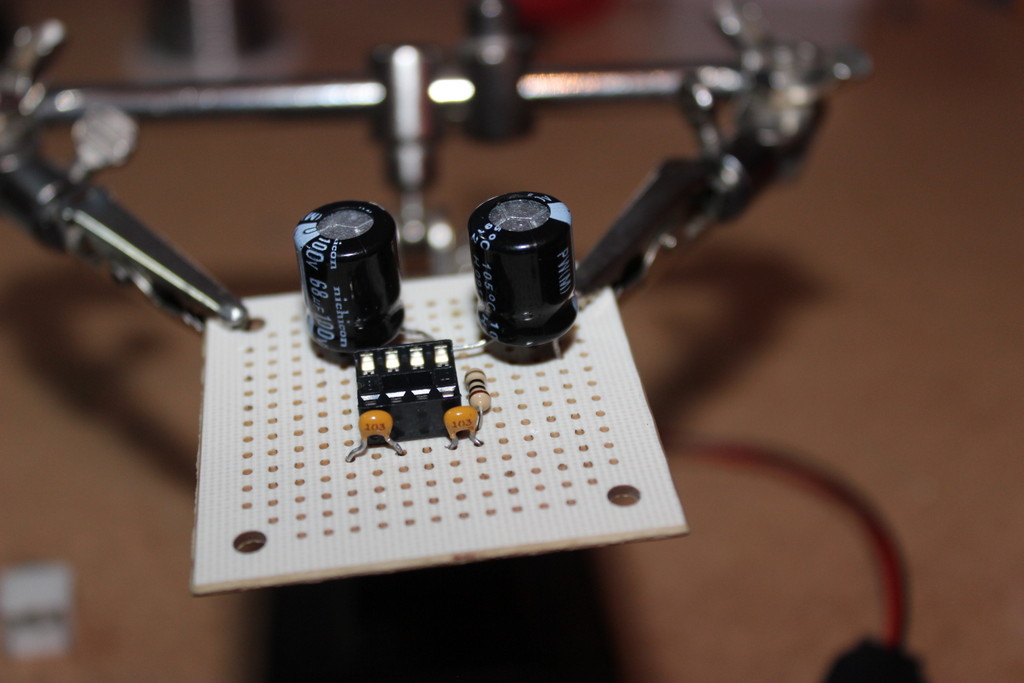

Procedemos a soldar los componentes en la placa universal. Se recomienda colocar primero la base para CI, ya que el resto de las piezas se acomodarán a partir de la ubicación del LM386. Se procede entonces a soldar el resistor, los capacitores cerámicos, los capacitores electrolíticos, el conector para batería, el potenciómetro y los conectores de audio… en ese orden.

IMG_3280 IMG_3281 IMG_3282
IMG_3283 IMG_3284 IMG_3286

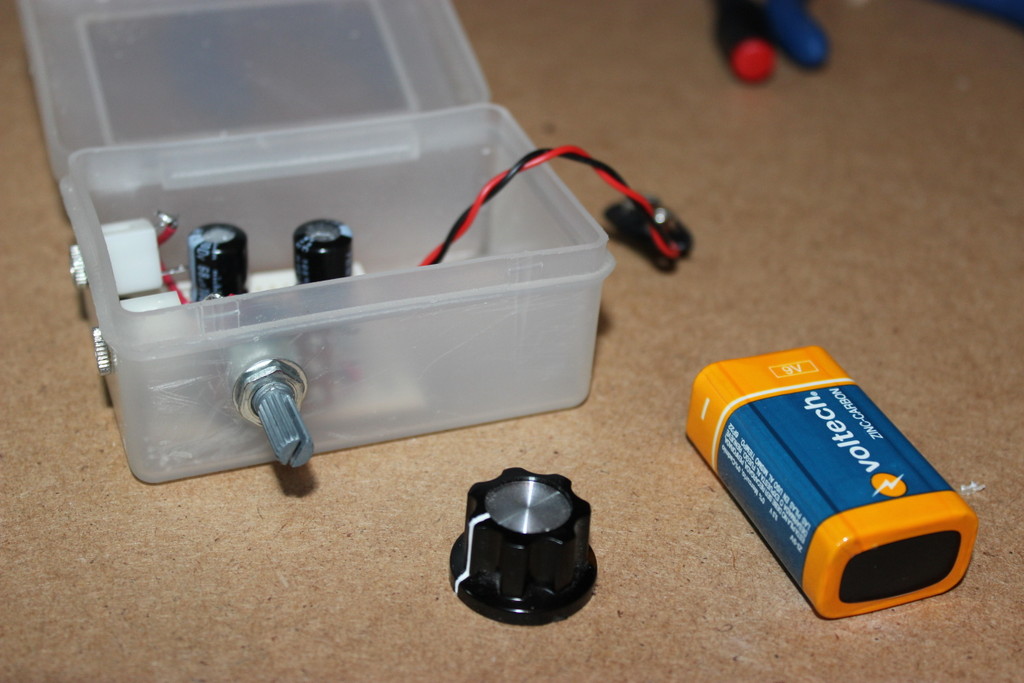

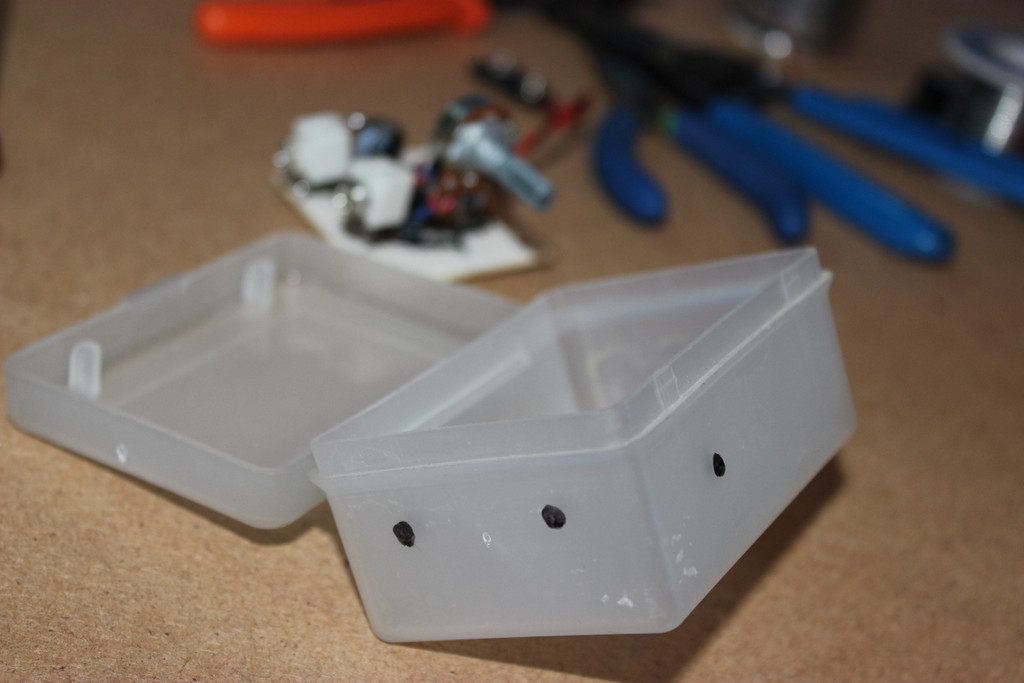

Ya que tenemos todos los componentes soldados de acuerdo al diagrama, conseguimos algún recipiente ya sea de plástico, metal o madera para resguardar el circuito. Elige uno tomando en cuenta el tamaño de tu circuito junto con la batería de 9 Volts. Nosotros elegimos uno de plástico y lo perforamos con un cautín viejo. Te sugerimos no hacer esto con el cautín que utilizas comúnmente para soldar.

IMG_3288 IMG_3290

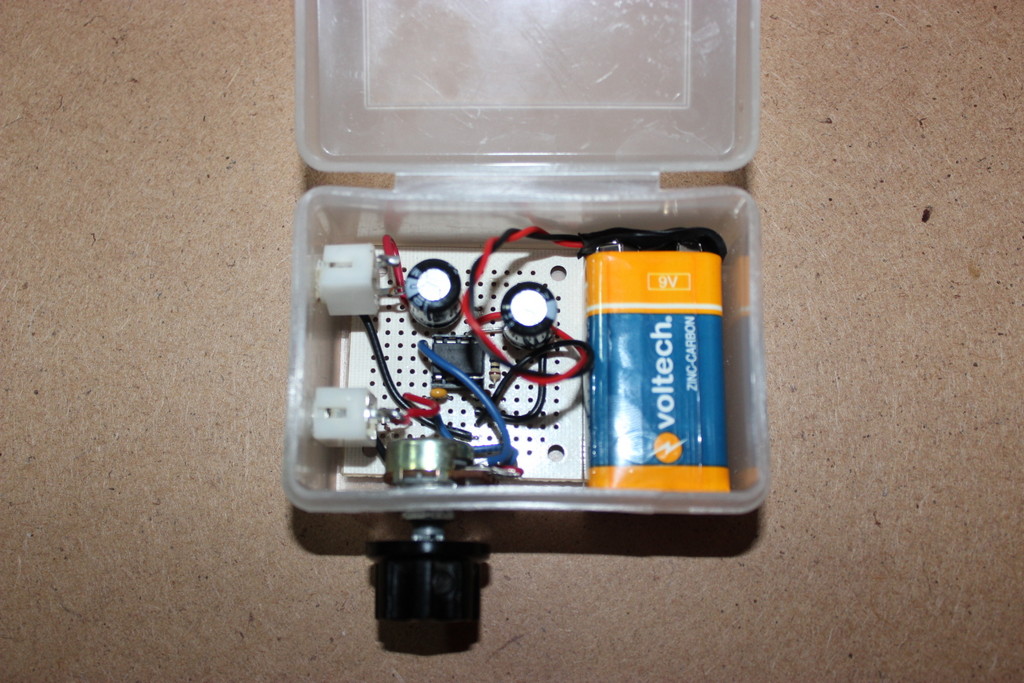

Así debe lucir tu circuito con todas las piezas montadas:

IMG_3305

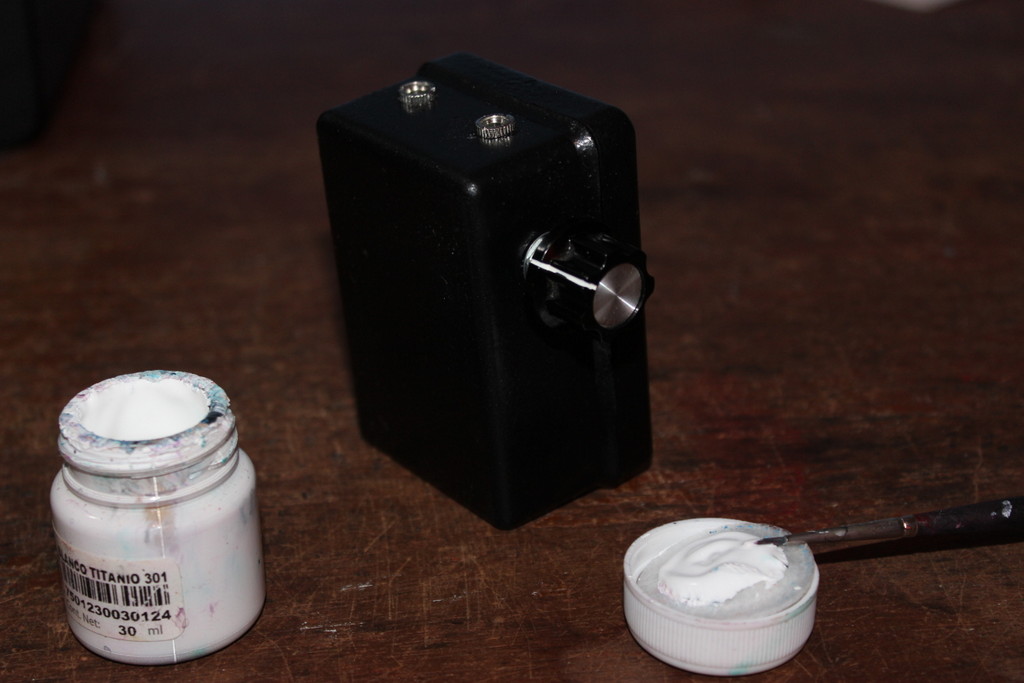

Al final decidimos darle más presentación a nuestra caja:

IMG_3306

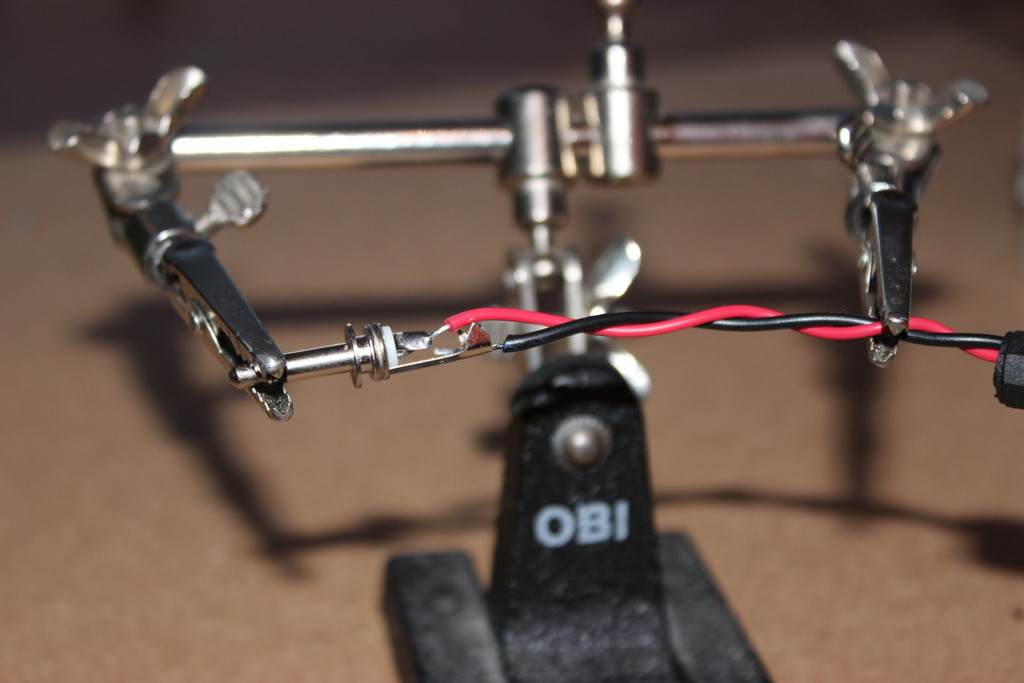

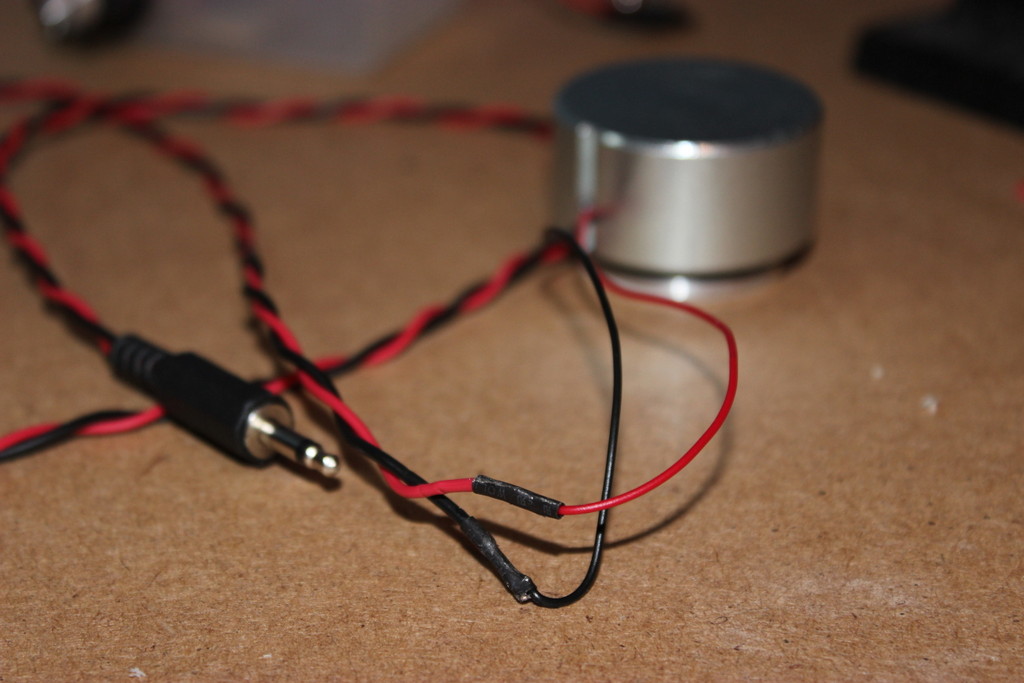

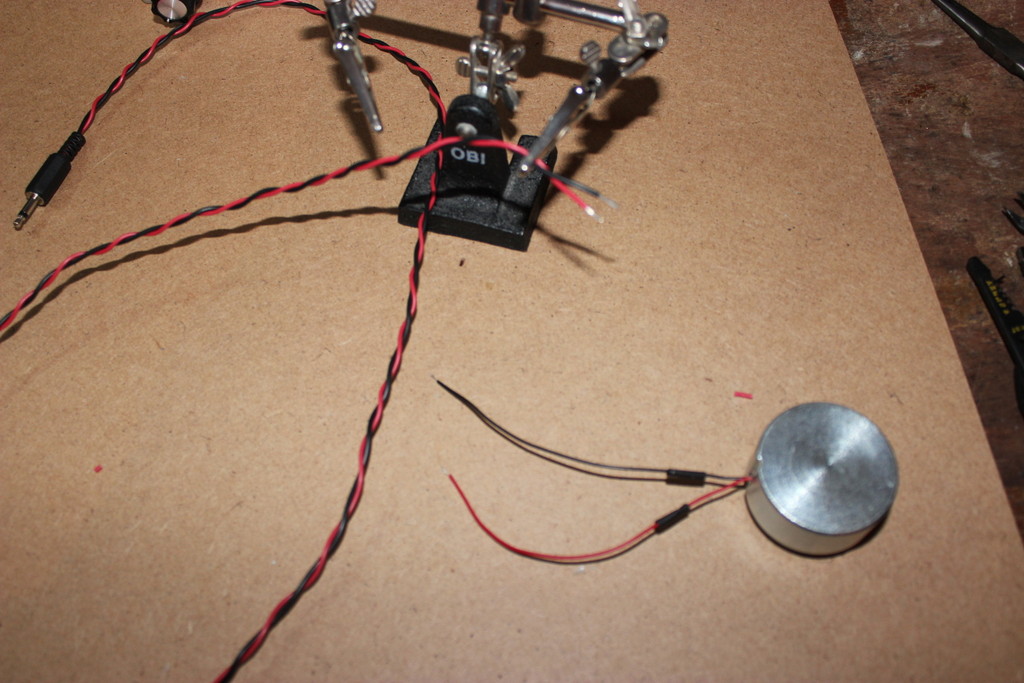

Ahora es momento de hacerle una extensión a tu transductor superficial. Para ello necesitas soldar el conector plug mono a los cables rojo (+) y negro (-). Luego enrollas ambos cables entre sí y en el otro extremo los sueldas al transductor. No olvides usar un poco de thermofit para cada cable.

IMG_3302 IMG_3298 IMG_3301



Antes de conectar tu ampli, te recomendamos identificar con alguna etiqueta o rótulo la entrada (la fuente audio) y la salida (el transductor) del circuito.

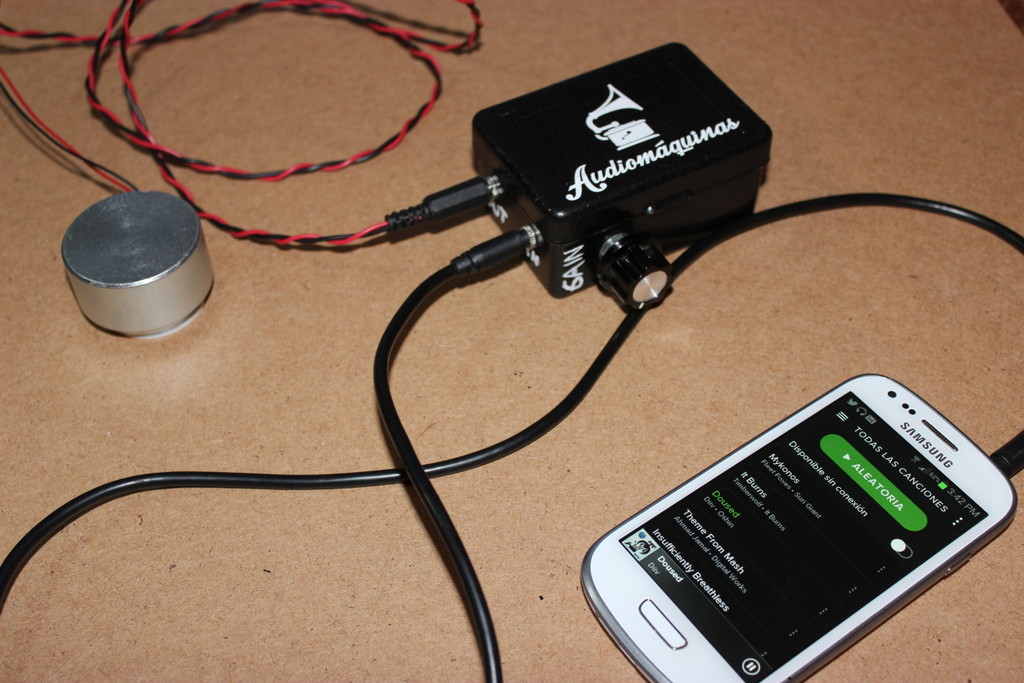

Finalmente, conectamos todo, y ya estamos listos para convertir en altavoz cualquier objeto que se nos ocurra.

IMG_3310

Y aquí puedes verlo en acción:


Referencias:

LM386 Datasheet

Little Gem Amplifier

Adafruit
